無機質網絡地板產品說明：
無機質網絡地板是由硅酸鹽、無機纖維、礦物纖維、石英砂等材料經過高壓一次成型的環保地板，每塊地板自帶穿線孔。地板四角鍍鋅底座支撐，不帶橫梁系統。每塊地板四角有90度圓弧，四塊板組合而成后形成一個圓，有一個鐵制螺母壓角固定。
地板規格：500*500*25mm
無機質硅酸鹽有相當好的阻隔熱效果，是不燃燒固體。當?shù)匕逡幻婕右?00℃的火焰強度傳遞至另一面需要1H的時間。有足夠的時間來逃生或搶救財產。無機質硅酸鹽具有不溶于水的特點，若出現漏水等情況該地板在完全被泡在水里的情況下仍不影響地板質量，完全可以使用。無機質地板經過測試在撓度3MM時，承載能力可達到430KG，無機質網絡地板主材類似，所以其使用壽命與建筑物等同。
產品型號：YC500
本產品由我公司從韓國引進技術結合國內用戶的需求，改良了傳統型地板的缺點后研發出來的一次成型新一代綠色環保網絡地板，該地板無任何揮發性有毒物質及輻射、可以完全被分解、中心荷載在擾度3mm時大于450公斤，使用年限與樓宇相同，該地板使用本公司結構安裝。
1、產品型號、規格、技術參數和說明
名稱：YC500無機質網絡活動地板 商標：“遠川”牌
型號：YC.500.25 地板規格：500×500×25mm，

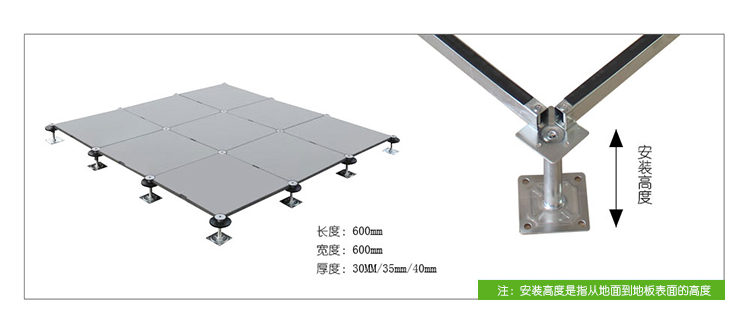

地板鋪設高度：地面至地板面的總鋪高為40mm-350mm
地板系統重量：48kg/㎡
符合標準：SJ/T10796－2001技術要求，韓國KS標準的技術要求、日本JIS技術要求，并通過LEED綠色建材產品認證。
2、外觀尺寸
尺寸：板幅偏離差：0/－0.4mm；
板厚偏離差：±0.3mm
表面平面度：≤0.6 mm
相鄰邊垂直度：≤0.3 mm
3、地板、支架的機械性能

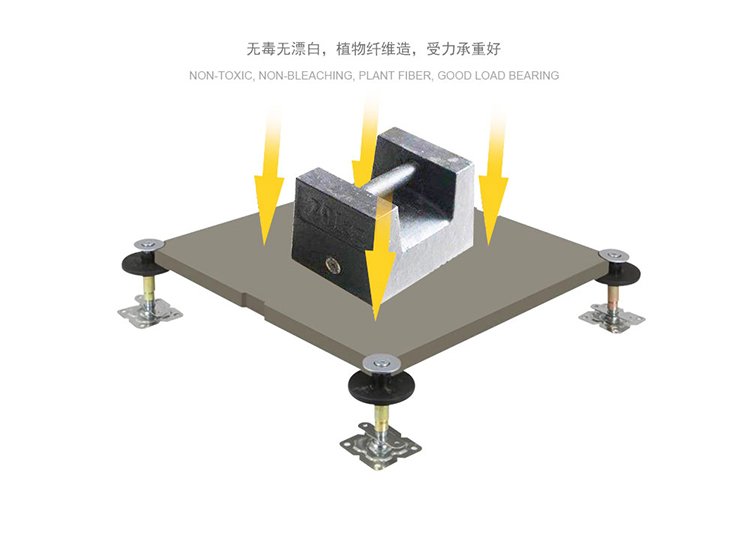

靜載荷：中心荷載4.5 KN 彈性變形≤2.0mm 變形≤0.25mm
均布荷載：≥50 KN/m2 (撓度≤ 2 mm)
荷載：≥15000N
沖擊荷載：將不小于30Kg沙袋，在0.5m的高度落在板面面板上時，落點處表面無開裂；
滾動荷載：3000N，滾動10000次，撓度≤ 2 mm，變形≤0. 25mm。
支架荷載：＞20KN，荷載20KN保持1分鐘支架應完好如初。外觀：金屬件表面防銹層無脫落，無明顯疵點。
4、結構、特點
4.1、 結構
無機質網絡地板是由硅酸鹽、無機纖維、礦物纖維、石英砂等材料經過高壓一次成型的環保地板，每塊地板自帶穿線孔。

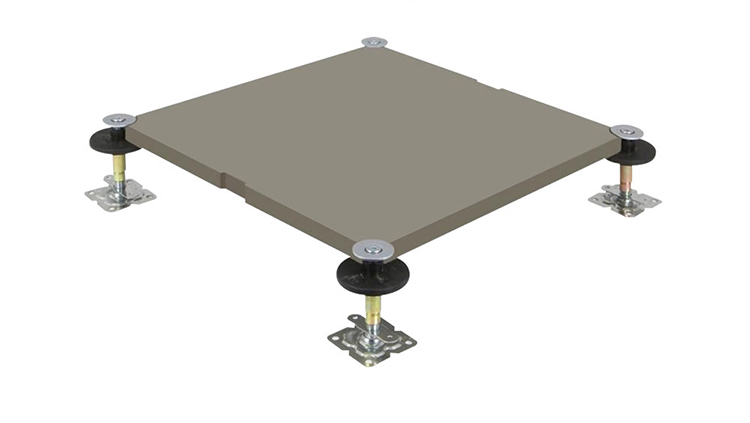

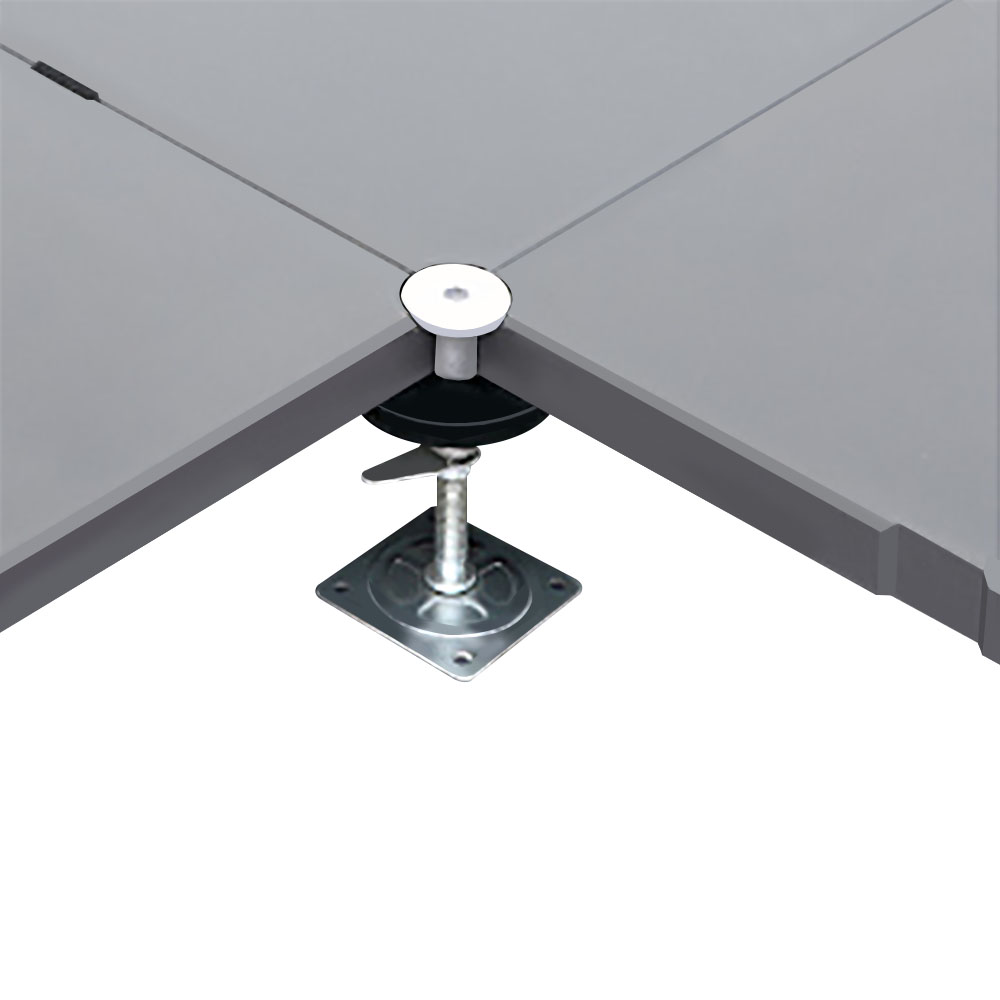

地板四角鍍鋅底座支承，不帶橫梁系統。每塊地板四角有90°圓弧，四塊板組合而成后形成一個圓，有一個鋁制螺母壓角固定。
鋁頭上配有圓形緩沖定位橡膠墊，防止地板受力后顫動引起的響聲。支架高度可調±25mm。
4.2、特點：
防火、防水、承載力大、壽命長。
4.2.1 無機質硅酸鹽有相當好的阻隔熱效果，是不燃燒固體。當?shù)匕逡幻婕右?00℃的火焰強度傳遞至另一面需要1H的時間。有足夠的時間來逃生或搶救財產。
4.2.2 無機質硅酸鹽具有不溶于水的特點，若出現漏水等情況該地板在完全被泡在水里的情況下仍不影響地板質量，完全可以使用。
4.2.3 無機質地板經過測試在撓度3mm時，承載能力可達到430KG，而國標（鋼板厚度0.8mm*0.8mm）鋼質網絡地板也只能達到300KG。
4.2.4 無機質網絡地板主材與大樓主材類似，所以其使用壽命與建筑物等同。
5、性能
5.1 無機質網絡地板每塊板自帶出線孔。若工位下出線量不多無需在地板表面開孔，直接在自帶出線孔上引出即可。若出線量大可用一次模壓成型的出線口板替換，無需在樓層交付后切割地板，造成環境污染。
5.2 無機質網絡地板安裝后平整度高，無發軟的感覺，其表面鋪設材料可用強化地板、PVC、方塊地毯等，而普通鋼質網絡地板表面只能鋪設方塊地毯。
5.3 無機質網絡地板表面與內在使用同質材料，不怕硬物、金屬物體在表面劃、磨，一旦出現損傷可隨時修復，故該地板適合交叉施工。
5.4 無機質網絡在鋪裝時切割邊不會有生銹、腐蝕的現象出現，該地板適應海洋性環境和有暖氣片的房間內使用。
|
YC500型網絡地板技術參數 YC500 series access floor loading tests |
|
型號Type |
規格Size（mm） |
中心集中荷載 撓度=2mm Concentrated Load Deflection =2mm（Center） |
邊部集中荷載 撓度=2.5mm Concentrated Load Deflection =2.5mm（Edge） |
荷載N Did not collapse |
沖擊荷載N 30公斤沙袋，高度50CM Impact load test 30KG sand bag,H=50cm |
|
YC500.3000N |
500*500*25 |
3000N |
3000N |
9000N |
無裂痕無凹陷without collapse |
|
YC500.5000N |
500*500*25 |
5000N |
5000N |
15000N |
|
全鋼網絡地板，硫酸鈣網絡地板和無機質網絡地板的綜合比較 |
地板種類
 |
全鋼網絡地板 |
無機質網絡地板 |
硫酸鈣網絡地板 |
|
內容 |
|
設計和使用 |
美國/日本 |
日本/韓國 |
德國 |
|
產品實樣 |
 |
 |
 |
|
機械性能比較 |
集中載荷360kg |
集中載荷450kg |
集中載荷450kg |
|
智能化網絡接口 |
缺口地板，帶插座地板
（插座表面可貼地毯） |
缺口地板，帶插座地板
（插座表面可貼地毯） |
無，需施工現場切割及開孔 |
|
防火性能比較 |
A1n級，遇高溫導熱快 |
A1n級，遇高溫導熱緩慢，簡單理解為火燒砂鍋的導熱遠低于火燒鐵鍋的速度 |
A1n級，由于四周包鍍鋅鋼板而導致遇高溫導熱快 |
|
防水性能比較 |
地板表面防水，切割邊易生銹 |
完全防水 |
多次清洗地毯后鍍鋅鋼板極易氧化，生銹 |
|
環保認證 |
無 |
有 |
有 |
|
價格比較 |
低于硫酸鈣 |
低于硫酸鈣 |
較高 |
|
交叉施工 |
地板表面易劃痕，生銹 |
交叉施工無任何影響地板可泡在水里 |
交叉施工易劃痕，氧化 |
|
地板配方 |
上，下鋼板噴塑中間填充發泡水泥 |
纖維，硅酸鹽，中間增強鋼筋網格 |
脫硫石膏，上，下0.5mm鍍鋅板 |
|
地板腳感 |
水泥與鋼板脫接造成地板有聲音 |
地板穩實，接近實地腳感 |
地板穩實，易滑 |
|
資源回收 |
無法回收 |
地板可以回收 |
地板可以回收 |
|
甲醛檢測 |
|
符合國標：GB18580-2001-E1級 |
符合國標：GB18580-2001-E1級 |
|
產品類別 |
普通類網絡地板 |
1節能，環保型產品 |
節能，環保型占比例產品 |
|
產品自重 |
9公斤/塊 |
12公斤/塊 |
17公斤/塊 |
|
線槽功能 |
地板四周可根據需要安裝線槽 |
地板自帶穿線孔無需安裝線槽 |
地板不具備線槽安裝功能 |
|
安裝高度范圍 |
地面到板面低5公分 |
地面到板面低3.5公分節約樓層凈高 |
地面到板面低6公分 |
|
信息產業部檢測報告 |
有 |
有 |
有 |
|
建筑材料放射性核素限量 |
|
符合國標：GB6566-2001-A類 |
符合國標：GB6566-2001-A類 |
|
燃燒性能 |
GB8624-2006-A1n級 |
符合國標：GB8624-97-A級 |
符合國標：GB8624-97-A級 |
|
隔音檢測 |
|
符合國標：GBJ75-1984 |
符合國標：GBJ75-1984 |
|
缺點 |
使用壽命短（10年左右） |
產品 |
未掌握國外配方核心技術
質量不穩定易出現脫膠、變形等現象。 |
|
|
|
|
|
